Изоляционные прокладки под кварцевые резонаторы и фильтры: как выбрать и зачем нужны

Зачем нужны изоляционные прокладки?

Основная задача прокладки — изоляция корпуса резонатора от печатной платы. Это решает несколько важных задач:

• снижает механическую нагрузку на стеклотаблетку (критически важный элемент резонатора);
• предотвращает разгерметизацию при вибрациях и ударах;
• обеспечивает электроизоляцию между компонентами.

Без прокладки риск повреждения резонатора возрастает в разы, особенно в условиях эксплуатации с вибрациями или перепадами температур.

Какие бывают прокладки: материалы и особенности

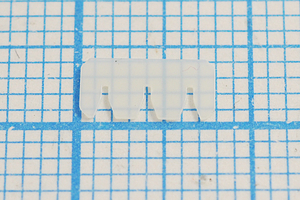

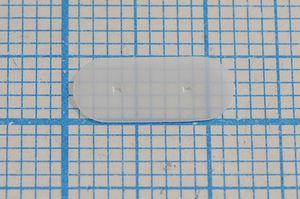

1. ПЭТф (полиэтилентерефталат)

   • прочный, гибкий материал;

   • устойчив к температурным перепадам;

   • подходит для большинства стандартных корпусов (HC49U, HC49S, МД и др.).

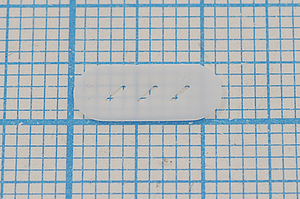

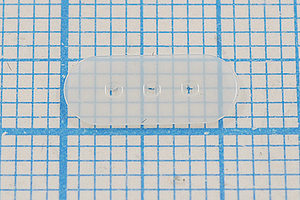

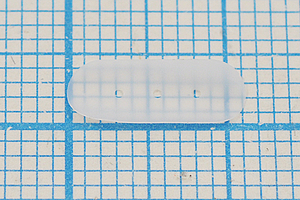

2. Тефлон

   • высокая термостойкость;

   • минимальная деформация при нагрузках;

   • рекомендован для ответственных применений.

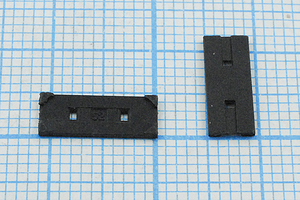

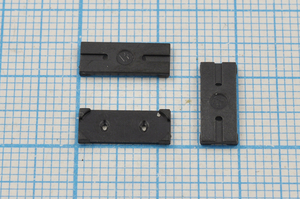

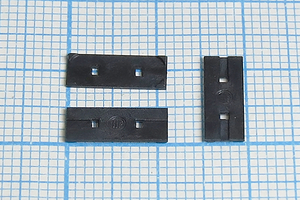

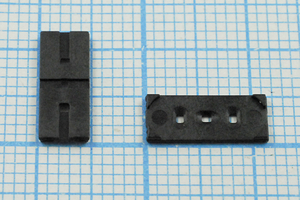

3. P.P.S.

   • комбинация прочности и эластичности;

   • оптимален для корпусов МА, КА, МД;

   • сохраняет свойства при длительном использовании.

Как выбрать прокладку по размеру?

Размеры прокладки должны точно соответствовать корпусу резонатора. Ключевые параметры:

• длина и ширина (под конкретный типоразмер корпуса);
• толщина (от 0,18 мм до 0,55 мм в зависимости от модели).

Например:

• для корпусов HC49U/HC49S подходят прокладки 11,4 × 4,7 × 0,55 мм;

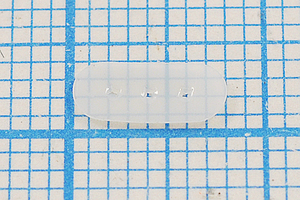

• для миниатюрных резонаторов — варианты от 7,9 × 3,2 × 0,2 мм.

Рекомендации по монтажу

1. Вертикальный монтаж:

   • прокладка устанавливается между платой и корпусом резонатора;

   • важно обеспечить плотный контакт без перекосов.

2. Горизонтальный монтаж:

   • используйте металлические клипсы для фиксации;

   • допускается применение клея для дополнительной надёжности;

   • избегайте изгиба выводов ближе чем 3 мм от стеклотаблетки.

Почему важно покупать качественные прокладки?

Дешёвые аналоги из неподходящих материалов могут:

• деформироваться при установке;
• терять эластичность со временем;
• провоцировать перегрев компонентов.

Это ведёт к преждевременному выходу резонатора из строя.

Где купить?

В нашем каталоге — изоляционные прокладки всех типов и размеров для:

• кварцевых резонаторов (HC49U, HC49S, МА, КА и др.);
• кварцевых фильтров;
• специализированных корпусов.

Предлагаем:

• оптовые и розничные партии;
• гарантию качества на все позиции;
• подбор по техническим параметрам вашего проекта.

Закажите сейчас — обеспечьте надёжность ваших устройств!
Свяжитесь с нами для консультации или оформления заказа. Подберём прокладки под ваши задачи и сроки поставки.
