Чем отличается пьезоэлектрический зуммер от магнитного? Разбираем особенности механизмов

Зуммер – простейшее устройство для создания звукового сигнала. Сегодня такие звуковые устройства можно встретить в промышленном оборудовании, компьютерной и бытовой технике, транспорте и дозиметрах. По принципу работы можно выделить два основных типа зуммеров, которые работают на базе магнитов и пьезоэлектрического эффекта.

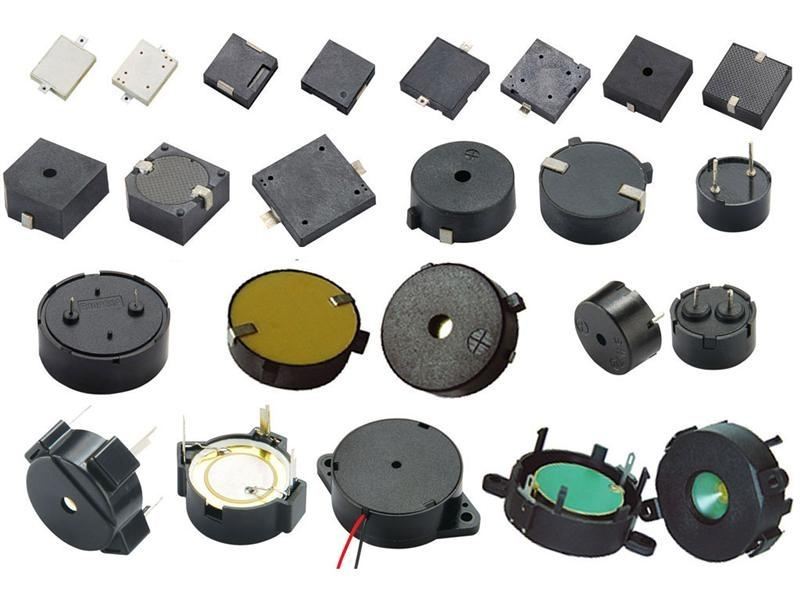

Внешне зуммеры могут иметь схожие корпуса, а отличить их можно по ряду характерных особенностей.

Как работает пьезоэлектрический зуммер

Из названия понятно, что в данном случае используется технология на базе пьезоэлемента и аналогичного эффекта. Такие зуммеры делают из пьезокерамики с двумя электродами, которые необходимо подключать с двух сторон. На электроды поступает питание (переменный ток), что позволяет рабочему элементу расширяться и сжиматься за счет эффекта пьезоэлектричества. Внутри также установлена металлическая пластинка, которая начинает вибрировать на определенной частоте, издавая характерный звук.

Стоит отметить, что такой тип зуммера должен вибрировать в две стороны, поэтому используется прямоугольный сигнал. При этом управление зуммером довольно простое и осуществляется путем изменения напряжения. Если нужно получить более громкий сигнал, тогда напряжение увеличивают.

Также можно использовать дополнительные транзисторы для более точного управления зуммером при помощи ШИМ-сигнала.

Как работает магнитный зуммер

В данном случае речь идет об устройстве, в основе которого лежит классическая электромагнитная катушка. При подаче напряжения мембраны начинают сокращаться и поглощаться, за счет чего издается характерный звук. Внутри всегда находится два основных элемента – катушка и магнит. Они приводятся в рабочее движение направленным сигналом. Особенностью устройства является рабочее напряжение, которое будет ниже, хотя всегда требуется больший ток.

Зуммером на базе магнитов управлять при помощи транзисторов, например, NPN или PNP. Однако в этом случае нужно подключать обратный диод, который будет исключать влияние электродвижущей силы. Если речь идет о работе активных зуммеров, то лучше всего использовать управления при помощи прямого воздействия ШИМ-сигнала. Иногда требуется подача увеличенного тока, тогда можно добавить еще триод.

Обратите внимание, что в схеме работы активных зуммеров часто используется встроенный генератор. К особенностям использования любых типов зуммеров можно отнести:

Во-первых, речь идет о мощности, которая нужна для работы пьезоэлектрического зуммера. Выбор схемы управления всегда зависит от мощности. Это может быть самая простая прямая схема или с использованием дополнительных элементов.

Во-вторых, можно использовать усилители звука, если необходимо добиться большей эффективности в работе зуммера.

Где сегодня применяются зуммеры

Несмотря на развитие цифровых технологий, зуммеры остаются популярным решением, в том числе за счет небольших размеров. Конечно, не стоит говорить о высоком качестве звука, но оно вряд ли понадобится в ряде направлений:

• Сигнальные системы, в том числе пожарная и автомобильная сигнализации.
• Бытовая техника, начиная от стиральных машинок и заканчивая обычными тостерами.
• Спортивное оборудование: различные тренажеры, беговые дорожки с оповещением.
• Медицинское оборудование, где зуммеры часто встречаются в МРТ, электронных тонометрах, градусниках и прочих приборах.
• Промышленное, автоматическое и измерительное оборудование, звонки для бытовых домофонов и различных датчиков.

Пьезоэлектрические зуммеры считаются более надежными и простыми в работе.
