Чем отличается кварцевый резонатор от генератора

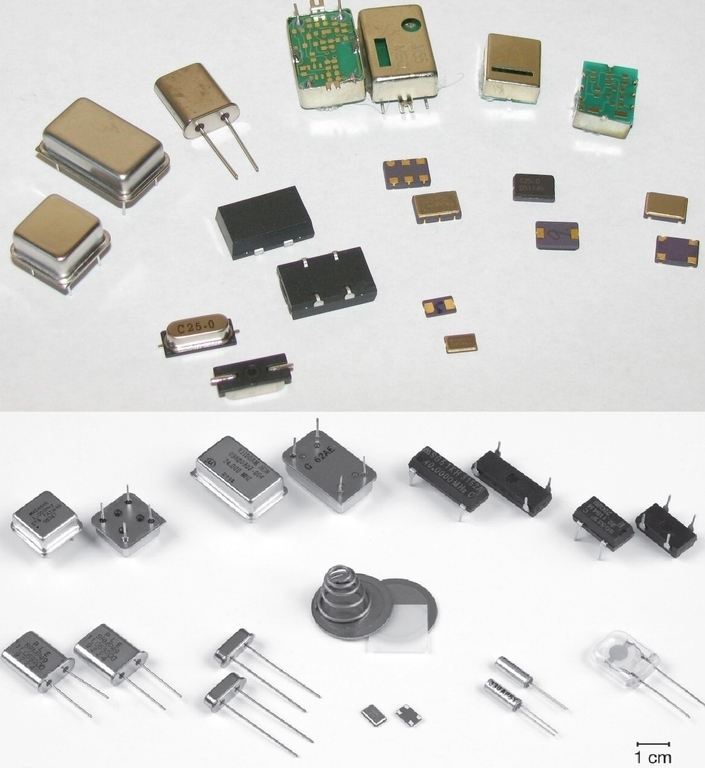

Кварцевые резонаторы и генераторы – два важных компонента в электронике. Несмотря на схожесть в назначении, они имеют различия в конструкции и работе. В статье мы подробно рассмотрим, чем именно отличаются компоненты.

Особенности кварцевых резонаторов и генераторов

Кварц – это уникальный пьезоэлектрический материал, который способен генерировать электрический заряд. Это свойство активно применяется для создания колебаний в различных устройствах. Резонаторы на основе кварца особенно популярны среди инженеров и радиолюбителей благодаря своей высокой стабильности частоты. Они идеально подходят для использования в часах, радиопередатчиках и других приборах, где необходима точность во времени или частоте. Долговечность и надежность кварцевых резонаторов делают их важным элементом в современных электроприборах, обеспечивая стабильное функционирование и высокую производительность устройств.

Отличительной особенностью изделия является изменение частоты в зависимости от температуры. Для уменьшения этого эффекта специалисты используют температурные компенсирующие материалы и схемы. Кроме того, разные габариты и формы позволяют подобрать деталь под определённое устройство.

При этом кварцевые резонаторы ограничены по частоте, что связано с их размерами и конструкцией. Обычно они функционируют в диапазоне от нескольких килогерц до десятков мегагерц, обеспечивая стабильность и точность. Также не следует забывать, что они могут быть чувствительными к внешним вибрациям и электромагнитным полям. Это требует дополнительных мер по изоляции.

Кварцевые генераторы – устройства, которые преобразуют один вид энергии в другой. Они бывают двух видов – элементы способные выдавать синусоидальный или прямоугольный сигналы. Основное преимущество генераторов заключается в их высокой точности и стабильности частоты, что делает такие изделия незаменимыми в различных электронных устройствах, включая часы, радиопередатчики и микропроцессоры. Одной из ключевых особенностей кварцевых генераторов является высокая температурная стабильность. Частота генерации энергии меняется незначительно при колебаниях температуры, что позволяет использовать эти устройства в условиях, где другие генераторы могут давать значительные отклонения. Кроме того, такие компоненты обладают низким уровнем шума, что особенно важно для высокочувствительных микросхем, в которых помехи могут негативно сказаться на работе.

Кварцевые генераторы выпускаются в различных форм-факторах и размерах, начиная от миниатюрных моделей для мобильных устройств и заканчивая более крупными изделиями, предназначенными для промышленных применений. Они способны работать на разных частотах, что обеспечивает гибкость их использования в широком спектре технологий. Для достижения максимальной производительности генераторы требуют тщательного проектирования и подбора компонентов, чтобы гарантировать их надёжность и эффективность в различных условиях эксплуатации.

Отличия между резонаторами и генераторами

Прежде всего кварцевый резонатор отличается от генератора принципом работы. Первый вид представляет собой пассивный компонент, изготовленный из кварца, который обладает пьезоэлектрическими свойствами. При подаче электричества изделие вибрирует с определённой частотой. Она определяется физическими параметрами резонатора и характеризуется стабильностью. Однако сам резонатор не генерирует сигнал; он лишь задаёт частоту, используемую микросхемами.

Генератор, напротив, представляет собой активный компонент, который включает кварцевый резонатор в свою схему, а также содержит другие активные элементы: транзисторы или операционные усилители. Генератор самостоятельно генерирует стабильный электрический сигнал на заданной частоте.

Ещё одним отличием является конструктивные особенности и компоненты. Кварцевый резонатор – это элемент, представленный в виде кристалла в герметичном корпусе. Генератор состоит из резонатора, а также вспомогательной схемы для подачи сигнала, усиления и стабилизации.

Кроме того, изделия отличаются функциональностью. Резонатор используется как часть схемы в устройствах, где уже есть встроенные чипы для подачи сигнала. Генератор может применяться как автономный источник стабильного сигнала, упрощая разработку электроники.

Кварцевые резонаторы чаще используются в микроконтроллерах, часах и устройствах, где требуется минимизация размеров и стоимости. Генераторы нашли применение в телекоммуникационных системах, сложных измерительных приборах и сетевых устройствах, где необходима высокая точность и надёжность.

Кварцевые резонаторы и генераторы играют главную роль в обеспечении стабильности частот в электронике. Понимание отличий поможет выбрать компонент, который подойдёт для ваших нужд. Мы предлагаем широкий ассортимент данных компонентов на нашем сайте, гарантируя безупречное качество и доступные цены. Не упустите возможность улучшить свои проекты с помощью надежных решений — покупайте у нас.
